球磨機進出料端蓋橡膠襯板的安裝方法

球磨機進出料端蓋橡膠襯板的安裝方法

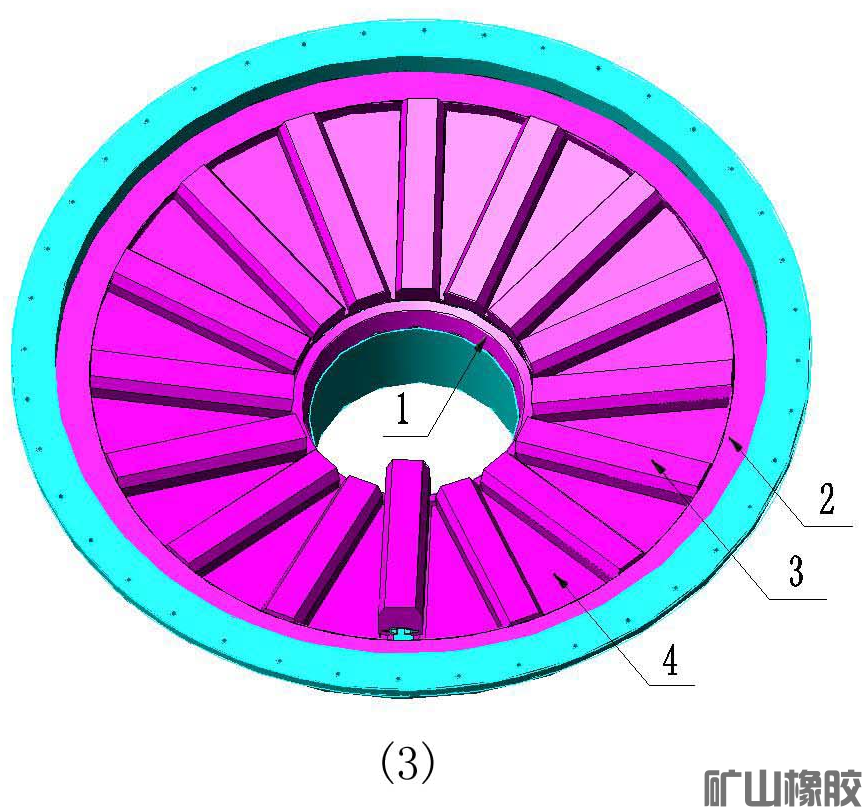

    一、 進料端的端蓋安裝（圖3）

    1、中心環(huán)  2、填充條  3、端襯板  4、端部提升條

    安裝：首先將填充條放在端蓋與筒體相交處，將端襯板置于填充條之上，穿好T型螺栓的端部提升條壓在端襯板邊耳之上，再放入一塊端襯板，扣上T型螺栓的螺母，此時注意不能鎖緊螺母，重復(fù)以上步驟，待安裝完一部分端部襯板和提升條后將中心環(huán)的邊耳插入端襯板和提升條后面，鎖緊螺母，旋轉(zhuǎn)筒體安裝其余部分。

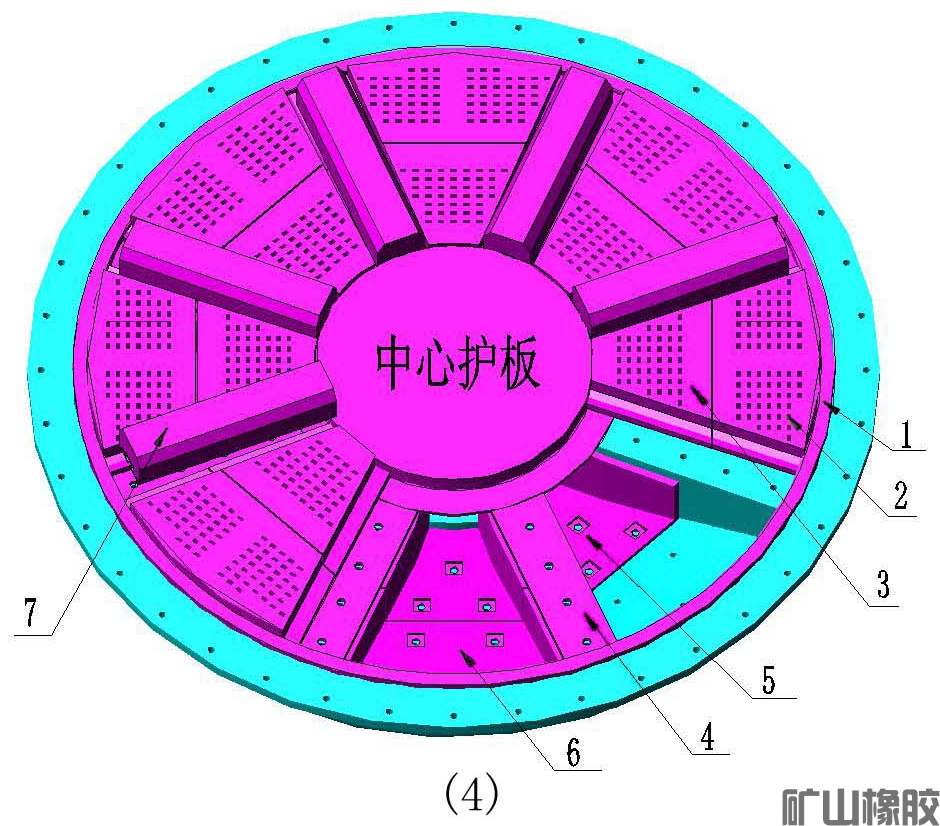

二、出料端的端蓋安裝（圖4）

1、填充條  2、周邊格柵板  3、中心格柵板  4、格子墊板

   5、中心出料器  6、周邊出料器  7、端部提升條

    安裝：先裝入出料器，鎖緊螺栓，其他組件的安裝與進料端安裝方法基本相同，不同之處是格柵板后面要安裝格子墊板。
